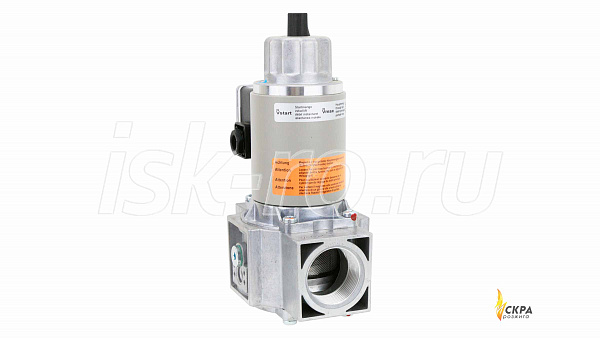

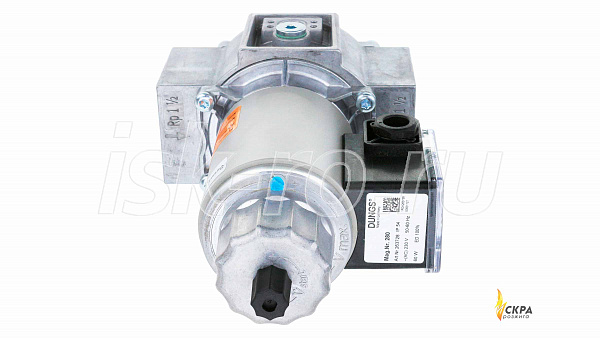

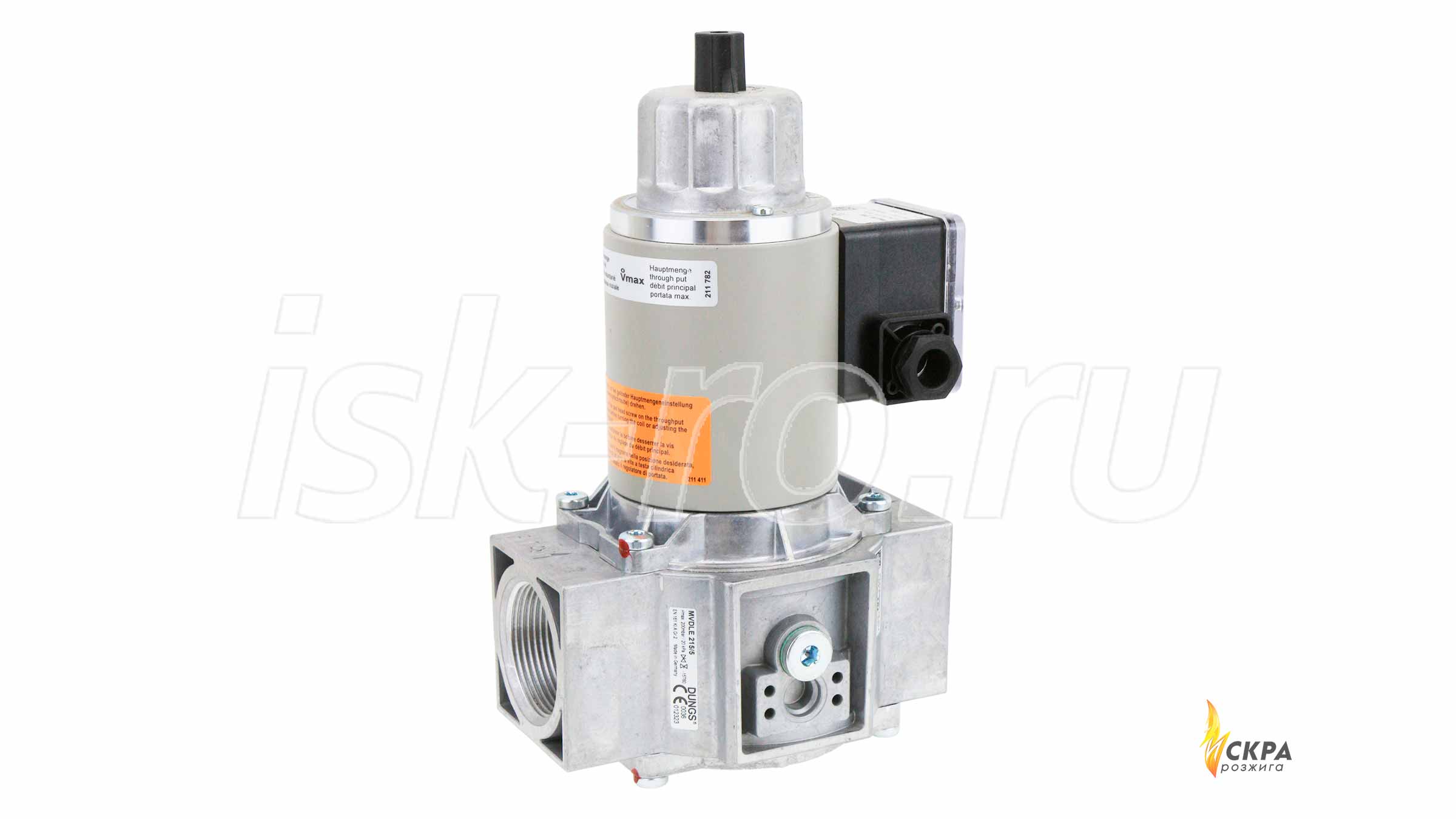

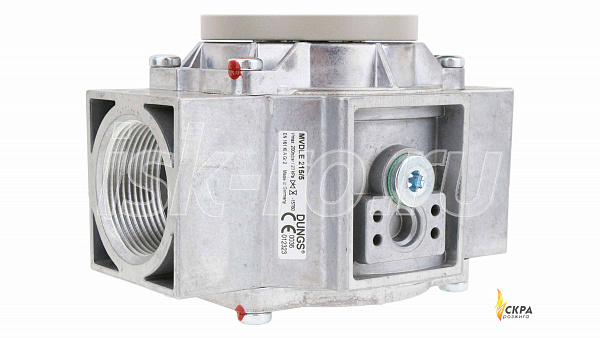

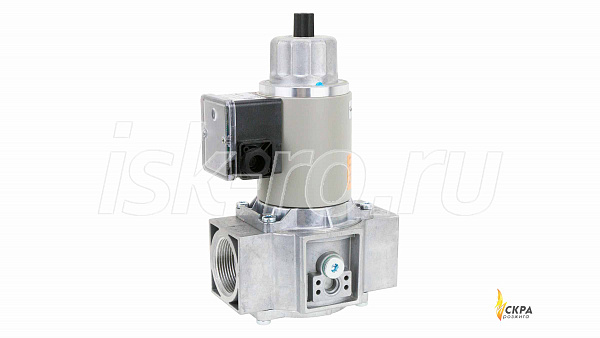

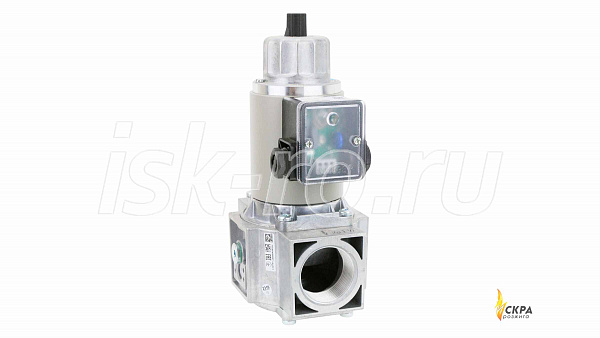

Электромагнитный клапан, одноступенчатый Dungs MVDLE 215/5 015412

Электромагнитный клапан Dungs MVDLE 215/5 (артикул 015412) представляет собой одноступенчатое устройство, предназначенное для герметичного перекрытия газового потока в системах отопления. Он устанавливается в газовые горелки большинства производителей, обеспечивая безопасную и стабильную работу котла. Клапан отличается высокой надёжностью, универсальностью подключения и компактными размерами, что делает его популярным выбором для профессионального монтажа.

Принцип действия и конструкция

Данный клапан относится к типу «нормально закрытых»: в обесточенном состоянии он надёжно блокирует подачу газа, а при подаче напряжения 230 В открывается. Особенностью модели MVDLE 215/5 является медленное открытие, которое может длиться до 20 секунд. Это позволяет плавно запускать горелку, избегая резких скачков давления. Время открытия регулируется с помощью диапазона быстрого хода, что даёт возможность точно настроить работу под конкретные условия эксплуатации. Электромагнитная катушка 280 обеспечивает стабильное срабатывание, а уплотнения из NBR резины гарантируют герметичность при контакте с газом.

Технические характеристики

• Предельное давление: 200 мбар — клапан выдерживает высокое давление в системе.
• Эксплуатационная температура: от -15 до +60 °С — подходит для установки в неотапливаемых помещениях.
• Рабочая среда: газ семейства 1-3 (природный, сжиженный) или нейтральный газ.
• Тип соединения: резьбовое, Rp 1 1/2" (1,5 дюйма) — стандартный размер для большинства трубопроводов.
• Электропитание: 230 В, 50/60 Гц — совместимо с бытовыми сетями.
• Класс защиты: IP54 — защита от пыли и брызг; по запросу возможен IP65.
• Класс по DIN EN 161: А, группа 2 — соответствует строгим европейским нормам безопасности.
• Расход: 90 м³/час — обеспечивает достаточную пропускную способность для большинства горелок.
• Вес: 1 кг — компактное и лёгкое устройство.

Материалы и защита

Корпус клапана изготовлен из алюминия, стали и латуни — эти материалы устойчивы к коррозии и механическим нагрузкам. Уплотнительные элементы выполнены из NBR (нитрил-бутадиенового каучука), который сохраняет эластичность при контакте с газом и перепадах температур. Внешняя оболочка соответствует стандарту IP54, что предотвращает проникновение пыли и мелких брызг внутрь устройства. При необходимости можно заказать исполнение с классом защиты IP65 для более агрессивных условий.

Монтаж и подключение

Клапан монтируется на резьбовое соединение Rp 1 1/2" (1,5 дюйма). Ориентация в пространстве может быть любой, но важно не переворачивать магнитную катушку вниз — это может нарушить работу. Электрическое подключение осуществляется через кабельный ввод PG, что упрощает интеграцию в существующую систему. По дополнительной заявке возможна установка концевого контакта K01/1 для контроля положения клапана.

Преимущества модели

• Автоматическое запирание потока газа при отключении питания — повышает безопасность.
• Непроницаемая оболочка корпуса — защита от внешних воздействий.
• Нулевое время отсечки — мгновенная остановка подачи газа.
• Дроссель расхода газа — возможность точной регулировки.
• Установка в трубопровод различной ориентации — гибкость монтажа.
• Стандартная резьба Rp 1 1/2" — совместимость с большинством систем.
• Регулирование времени открывания — плавный пуск горелки.
• Универсальное назначение — подходит для разных типов горелок.
• Опциональный концевой контакт K01/1 — для дистанционного контроля.

Область применения

Клапан Dungs MVDLE 215/5 используется в газовых горелках промышленных и бытовых котлов, а также в других системах, где требуется надёжное перекрытие газового потока. Оборудование Dungs производится по современным технологиям, отличается точной подгонкой деталей и стабильным качеством. Оптимальная цена и долговечная служба делают эти клапаны востребованными на рынке. У нас можно купить электромагнитный клапан Dungs MVDLE 215/5, оформив заказ с необходимыми данными. Если потребуется помощь, напишите или позвоните нам — мы проконсультируем по выбору и установке.
