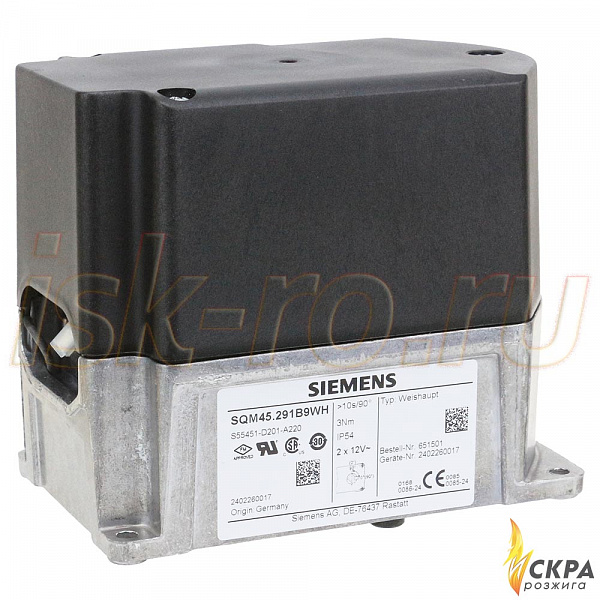

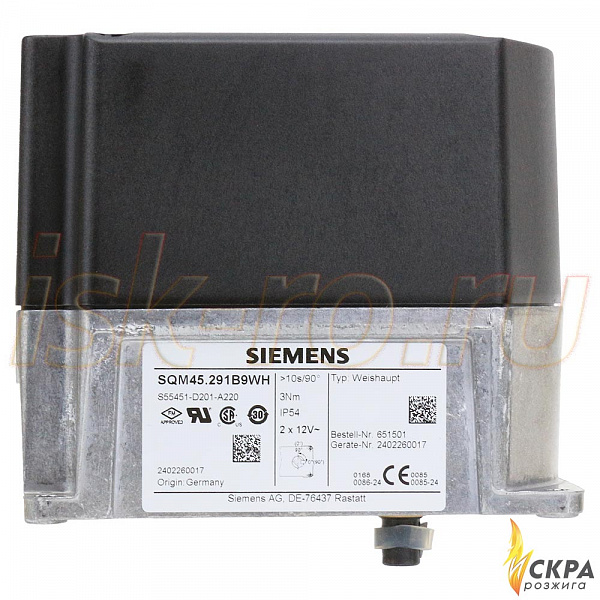

Сервопривод Weishaupt SQM45.291B9WH 651501

Сервопривод Weishaupt SQM45.291B9WH артикул 651501 представляет собой прецизионный исполнительный механизм, предназначенный для автоматического управления воздушными заслонками и другими поворотными устройствами в системах котельного оборудования. Он обеспечивает точное перемещение заслонки под контролем топочного автомата или регулятора соотношения топливо/воздух, гарантируя оптимальные условия горения и высокую эффективность работы горелки. Благодаря компактной конструкции и низковольтному питанию, данный сервопривод отличается надёжностью, простотой монтажа и минимальными требованиями к техническому обслуживанию.

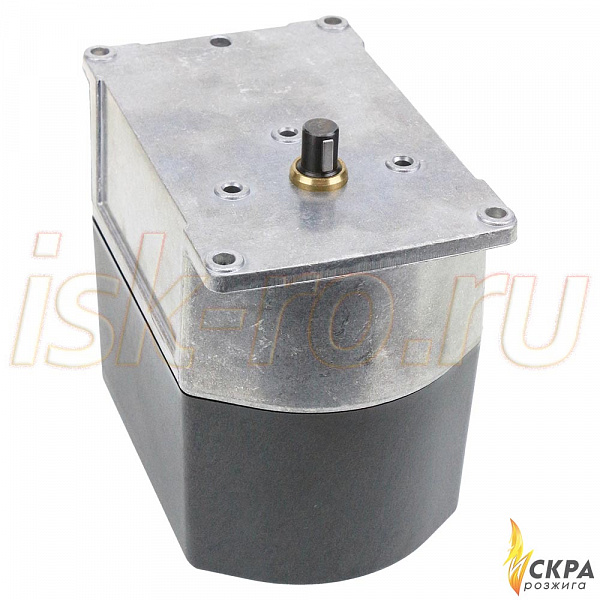

Принцип действия и конструкция: В основе работы сервопривода лежит шаговый двигатель, который через зубчатый редуктор передаёт вращающий момент на выходной вал. Управление осуществляется от внешнего контроллера (топочного автомата) по сигнальной шине CAN, что позволяет точно задавать угол поворота, направление и конечные положения. Корпус выполнен из литого алюминиевого сплава с ударопрочной жаростойкой пластиковой крышкой, обеспечивающей защиту внутренних компонентов. Зубчатая передача изготовлена из износостойкой пластмассы и постоянно смазана, что исключает необходимость дополнительного обслуживания. Выходной вал — стальной, с чернением, рассчитан на длительную эксплуатацию.

Технические характеристики:

• Электропитание: 2 x 12 В (сверхнизкое напряжение) — обеспечивает безопасность и экономичность.
• Угол поворота: 0...90° — стандартный диапазон для воздушных заслонок.
• Время поворота на 90°: 10 секунд — оптимальная скорость для точного регулирования.
• Крутящий момент: 3 Н·м — достаточное усилие для надёжного перемещения заслонки.
• Потребляемая мощность: 9 В·А — низкое энергопотребление.
• Степень защиты: IP54 (при использовании уплотнителей Pg11) — защита от пыли и брызг воды.
• Диапазон рабочих температур: от -20 до +60 °С — стабильная работа в различных условиях.
• Вес: 1 кг — лёгкий и компактный.
• Обратная связь: через CAN-шину — точный контроль положения заслонки.

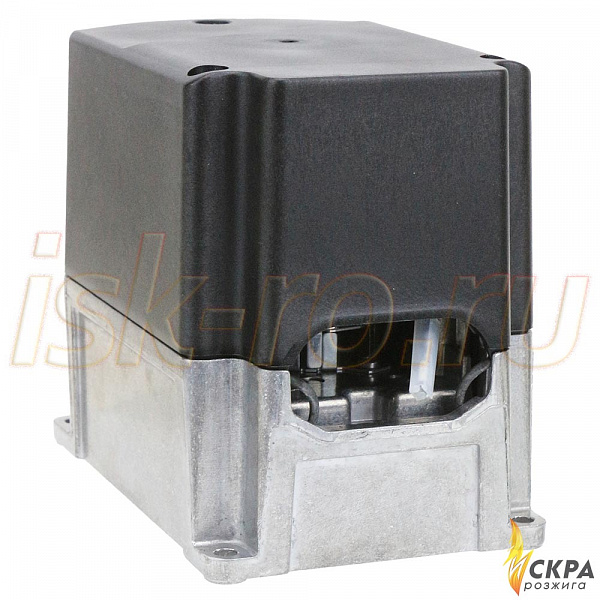

• Материал корпуса: алюминиевый сплав с пластиковой крышкой.

Преимущества: Сервопривод Weishaupt SQM45.291B9WH отличается высокой точностью позиционирования, что особенно важно для поддержания оптимального соотношения топливо/воздух. Низковольтное питание (2x12 В) повышает безопасность эксплуатации и снижает энергопотребление. Надёжная конструкция с литым корпусом и постоянно смазанным редуктором гарантирует длительный срок службы без необходимости технического обслуживания. Простой монтаж (4 отверстия для крепления, возможность установки в любом положении) и настройка параметров через CAN-шину делают его удобным в использовании. Стабильная работа при изменениях напряжения или нагрузки обеспечивает бесперебойное функционирование горелки.

Область применения: Данный сервопривод предназначен для использования в промышленных и коммерческих горелочных устройствах, где требуется автоматическое регулирование подачи воздуха. Он может применяться для привода воздушных заслонок, жидкотопливных клапанов и других аналогичных механизмов. Управление осуществляется от топочного автомата или регулятора соотношения топливо/воздух, что позволяет интегрировать его в современные системы автоматики котельного оборудования.
