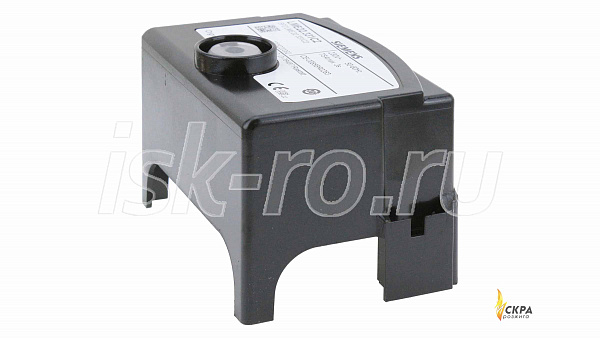

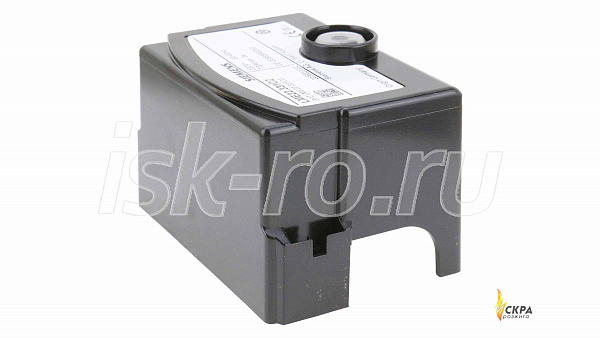

Топочный автомат Siemens LME22.331C2

Точная регуляция процессов розжига и надежный контроль управления двухступенчатой газовой горелкой с наддувом — вот что обеспечивает электронный топочный автомат Siemens LME22.331C2. Данный прибор гарантирует безопасную эксплуатацию газовой установки. Изделие полностью соответствует строгим требованиям европейского стандарта EN 298. Благодаря электронной элементной базе достигается высокая точность и скорость управления всеми процессами горения.

Технические характеристики и условия эксплуатации

• Продолжительность этапа предварительной продувки: 30 секунд.
• Предохранительное время, отведенное на розжиг: 3 секунды.
• Временная задержка перед подачей напряжения на поджиг: 3 секунды.
• Требования к питанию: 230 Вольт с частотой 50 или 60 Гц.
• Потребляемая электрическая мощность: не более 12 Вт.
• Тип рабочей среды: природный газ.
• Диапазон допустимых температур: от -20 до +60ºC.
• Класс защиты корпуса от пыли и влаги: IP 40.

Конструкция прибора

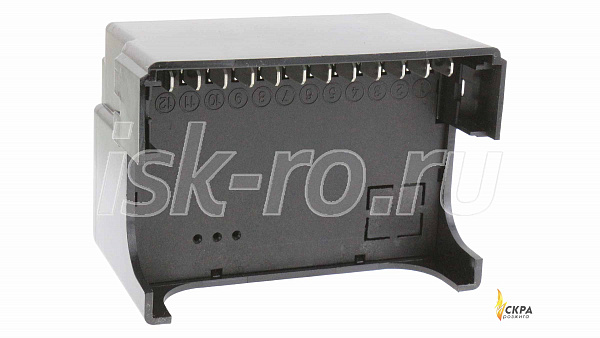

Модель Siemens LME выполнена в конструктивном исполнении «встраиваемая корзина». Внутри термостойкого и прочного пластикового корпуса размещены ключевые узлы: микроконтроллер, реле управления и усилитель сигнала от датчика пламени. На корпусе предусмотрены контакты для подключения сервопривода. Важно: цоколь и датчик контроля пламени приобретаются отдельно, так как они не входят в комплект поставки. Кнопка запуска и аварийной остановки оснащена светодиодной индикацией и гнездом для подсоединения интерфейсного адаптера.

Возможности и функционал

При возникновении блокировки блок автоматического управления мгновенно (время срабатывания составляет менее 1 секунды) отключает выводы, идущие на топливные клапаны, отключает систему зажигания и останавливает двигатель горелки. Прибор оснащен встроенной защитой от слишком низкого напряжения. Если напряжение падает до 175 Вольт, аппарат автоматически отключается. После восстановления напряжения до 185 Вольт инициируется автоматический перезапуск. Контроль наличия пламени может осуществляться с помощью ионизационного электрода либо с использованием датчика пламени QRA совместно с дополнительным блоком AGQ3. Контроль давления воздуха реализован путем проверки работоспособности реле давления во время пуска и в процессе эксплуатации. Для информирования оператора о текущих событиях и причинах сбоев используется многоцветная светодиодная индикация и система кодов. Также получить сервисную информацию можно через интерфейсный адаптер с помощью специализированного ПО ACS410. Заявленный производителем срок службы составляет около 10 лет или 250 тысяч рабочих циклов.

Преимущества использования:

• безопасный и полностью контролируемый розжиг;
• моментальное отключение горелки при возникновении аварийных ситуаций;
• наличие информативной системы диагностики;
• автоматический контроль давления воздуха;
• функция обнаружения пониженного напряжения в сети.

Если вам требуется современный электронный модуль для автоматического управления горелкой, рекомендуем купить топочный автомат Siemens LME22.331C2 по разумной цене для установки в состав маломощных или среднемощных горелочных устройств.
